太陽能光伏發電溫室大棚

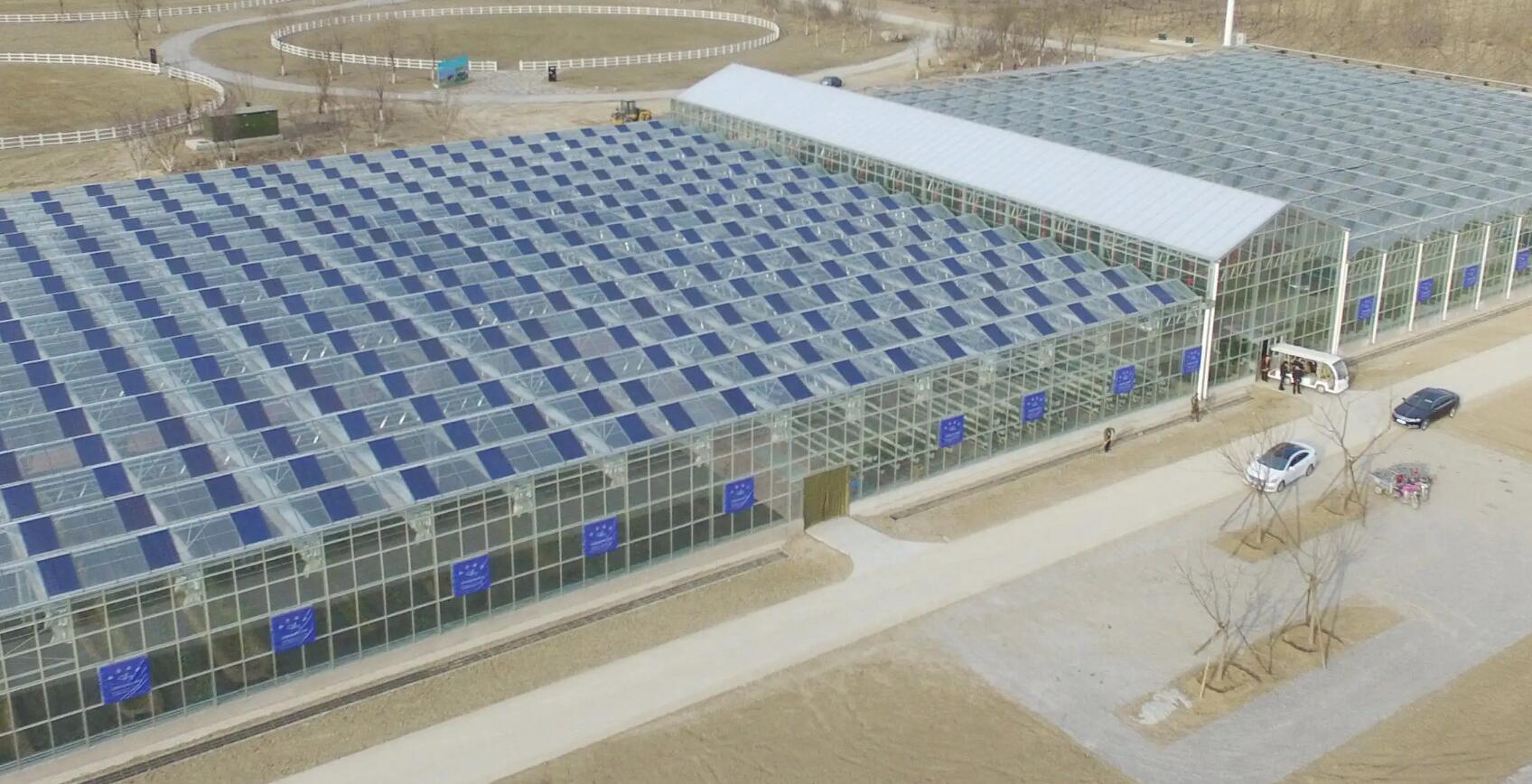

太陽能光伏溫室，它包括溫室大棚本體，還包括太陽能光伏發電供電系統。

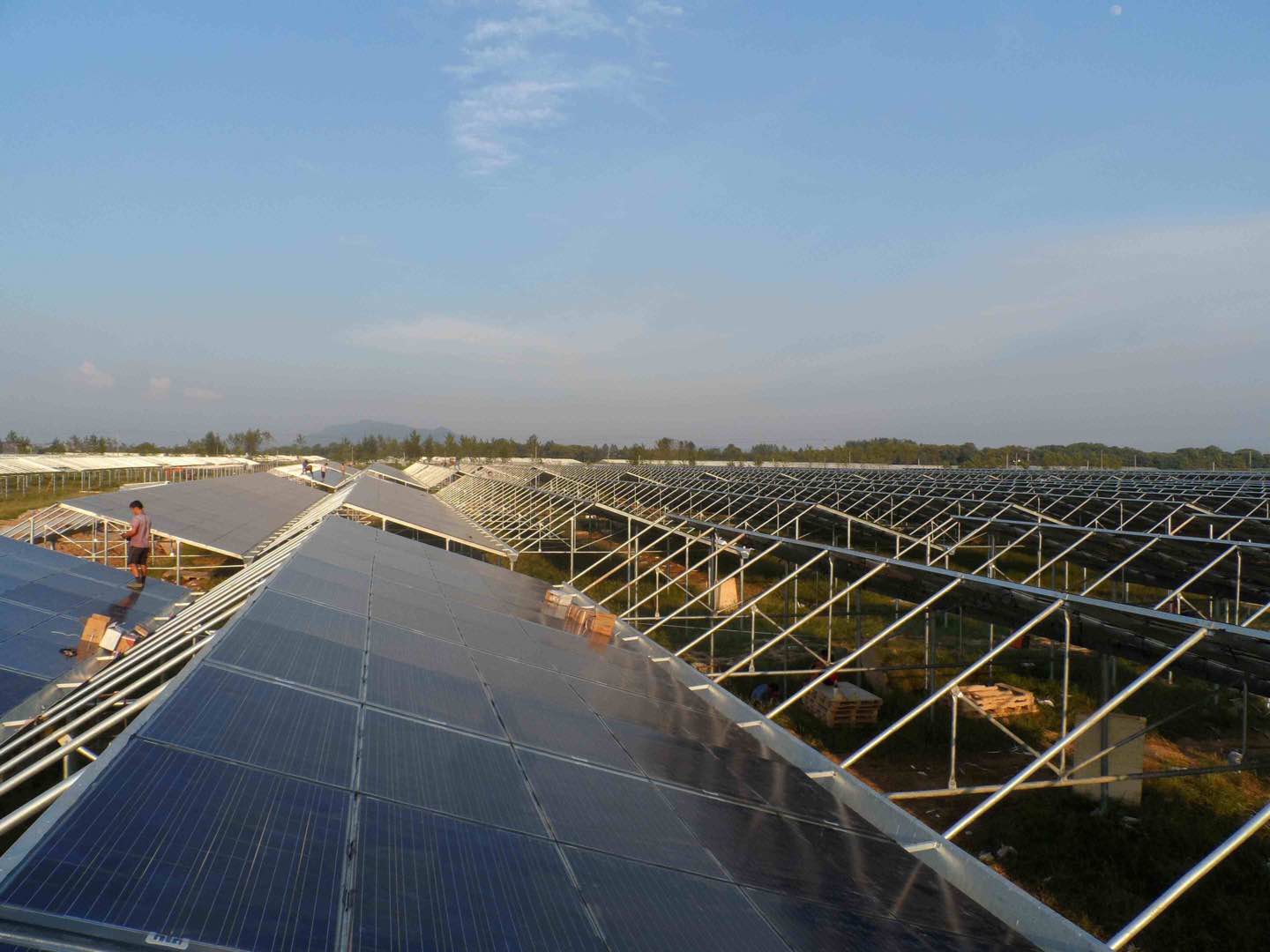

溫室主體是在目前廣泛使用的三代日光溫室的基礎上進行了改進，采用鋼制骨架，上覆塑料薄膜，既保證了光伏發電組件的光照要求，又保證了整個溫室大棚的采光要求。整個設計方案在北側墻體頂部安裝3排光伏組件，每座大棚安裝120塊組件，組件安裝采用壓板、螺栓安裝方式。
該太陽能光伏發電供電系統包括用于產生直流電能的透光型光伏組件、用于對光伏組件所產生的直流電能進行變配電控制并對負載供電的功率變換控制裝置、儲能裝置和配電裝置，透光型光伏組件設置在溫室大棚的棚頂并成鋸齒形安裝，功率變換控制裝置、儲能裝置和配電裝置設置在大棚室內。本實用新型解決了溫室大棚自供電、光伏組件與大棚一體化安裝、保證大棚有效采光等問題，具有環保節能、結構簡單、便于施工安裝等優點。
|
